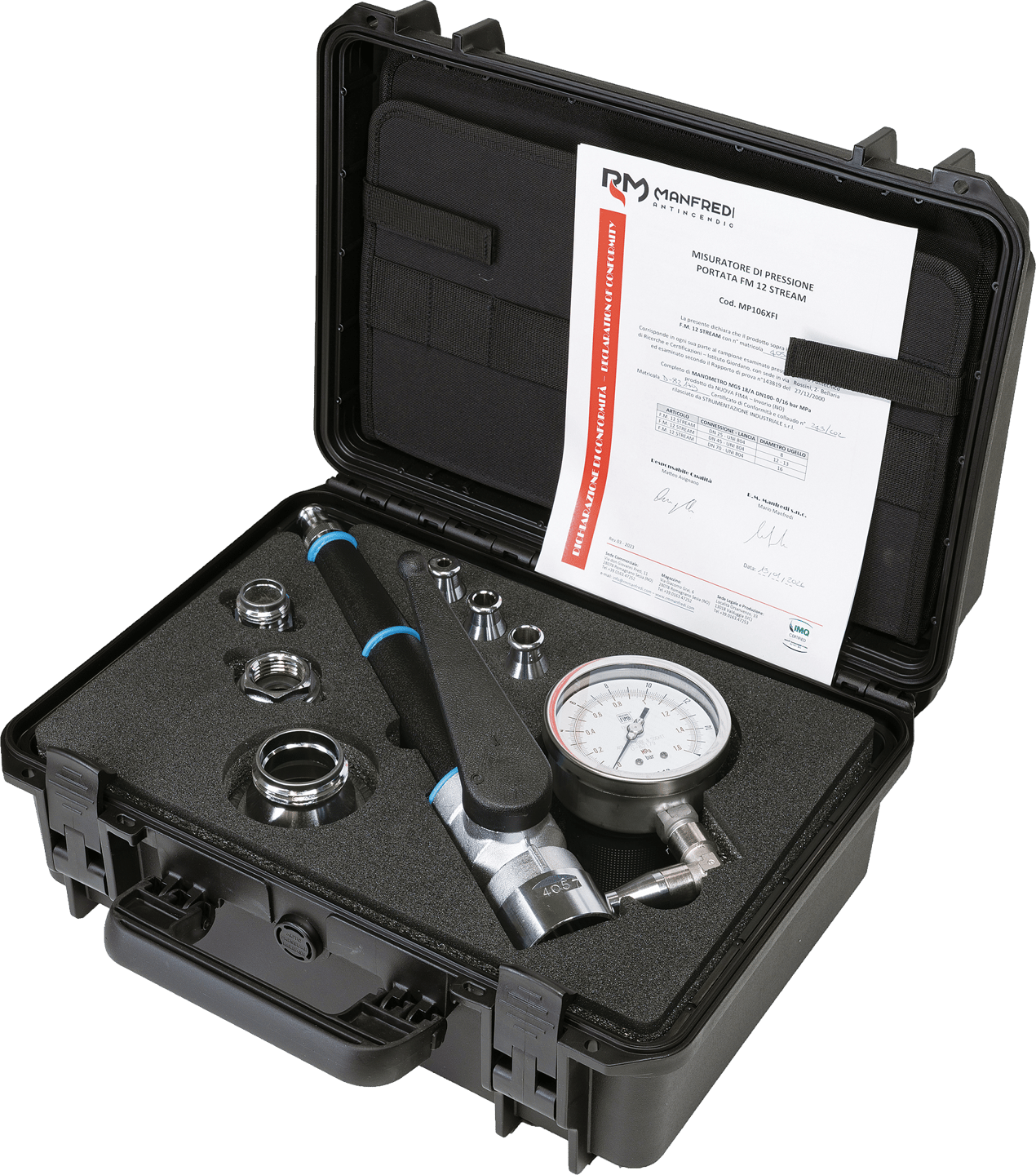

Druck- und Durchflussmessgerät FM 12 Stream
Produktbeschreibung
Messgerät zur Erfassung des statischen und dynamischen Drucks und zur Berechnung der Durchflussmenge in Wasserlöschanlagen, mit Kupplungen DN25, DN45 und DN70. Das Gerät wird anstelle des Strahlrohrs auf den Außengewinde-Endanschluss eines flexiblen Schlauchs in einer ortsfesten Löschanlage geschraubt. Lieferung mit austauschbaren Anschlüssen und Düsen zur Prüfung von DN25-Schlauchhaspeln sowie DN45- und DN70-Anlagen.
Koffer komplett mit:
- Strahlrohr mit Messingkörper, Dichtungen aus Synthesekautschuk, stoßfestem Moplen-Kegel mit rutschhemmender Beschichtung, Gewindehalterung und Hebelkugelhahn aus Polyamid
- Messingkupplung DN45 mit Innengewinde und Druckabgriff für Manometer
- Bourdon-Manometer Nuova Fima Modell MGS 18/2/A, Gehäuse Ø100 mm, radialer Anschluss E 1/2″ G Außengewinde, Skala 0–16 bar, Auflösung 0,1 bar, Klasse 06
- Reduzierstück Messing verchromt DN70 F – DN45 M
- Reduzierstück Messing verchromt DN45 M – DN25 F
- Reduzierstück Messing verchromt DN25 M – 1″ F
- Düsen aus verchromtem Messing mit Öffnungen Ø8, 12, 13 und 16 mm
- Bedienungsanleitung und Umrechnungstabelle
Varianten
Wählen Sie bis zu vier Varianten aus, um ihre technischen Daten zu vergleichen.
- Beschreibung
Manometer FM12-Stream DN100, 0–16 bar/MPa, ½″ Gas
Gerät zur Messung des statischen und dynamischen Drucks und zur Berechnung von Durchflussmengen in Löschwassernetzen, mit Anschlüssen DN25, DN45 und DN70. Es wird an den Außengewinde-Endanschluss eines flexiblen Schlauchs einer ortsfesten Feuerlöschanlage anstelle des Strahlrohrs geschraubt. Im Lieferumfang sind austauschbare Anschlüsse und Strahlrohre zur Prüfung von DN25-Schlauchhaspelnetzen sowie DN45- und DN70-Netzen enthalten.
Koffer komplett mit:
- Strahlrohr mit Messinggehäuse, Dichtungen aus Synthesekautschuk, stoßfestem Moplen-Konus mit rutschhemmender Beschichtung, Gewindeanschluss und Polyamid-Kugelventil mit Hebel.
- DN45-Messingkupplung mit Innengewinde und Druckmessanschluss.
- Nuova-Fima-Bourdonmanometer, Modell MGS 18/2/A, Gehäuse 100 mm, radialer E-Anschluss ½″ G Außengewinde, Skala 0–16 bar, Auflösung 0,1 bar, Klasse 06.
- Reduzierstück DN70 F – DN45 M aus verchromtem Messing.
- Reduzierstück DN45 M – DN25 F aus verchromtem Messing.
- Reduzierstück DN25 M – 1″ F aus verchromtem Messing.
- Strahlrohre mit Öffnungen Ø 8, 12, 13 und 16 mm aus verchromtem Messing.
- Bedienungsanleitung und Umrechnungstabelle.
- Beschreibung
Druck- und Durchflussmessgerät „FM 12 Stream“, Koffersatz
Gerät zur Messung des statischen und dynamischen Drucks und zur Berechnung von Durchflussmengen in Löschwassernetzen, mit Anschlüssen DN25, DN45 und DN70. Es wird an den Außengewinde-Endanschluss eines flexiblen Schlauchs einer ortsfesten Feuerlöschanlage anstelle des Strahlrohrs geschraubt. Im Lieferumfang sind austauschbare Anschlüsse und Strahlrohre zur Prüfung von DN25-Schlauchhaspelnetzen sowie DN45- und DN70-Netzen enthalten.
Koffer komplett mit:
- Strahlrohr mit Messinggehäuse, Dichtungen aus Synthesekautschuk, stoßfestem Moplen-Konus mit rutschhemmender Beschichtung, Gewindeanschluss und Polyamid-Kugelventil mit Hebel.
- DN45-Messingkupplung mit Innengewinde und Druckmessanschluss.
- Nuova-Fima-Bourdonmanometer, Modell MGS 18/2/A, Gehäuse 100 mm, radialer E-Anschluss ½″ G Außengewinde, Skala 0–16 bar, Auflösung 0,1 bar, Klasse 06.
- Reduzierstück DN70 F – DN45 M aus verchromtem Messing.
- Reduzierstück DN45 M – DN25 F aus verchromtem Messing.
- Reduzierstück DN25 M – 1″ F aus verchromtem Messing.
- Strahlrohre mit Öffnungen Ø 8, 12, 13 und 16 mm aus verchromtem Messing.
- Bedienungsanleitung und Umrechnungstabelle.
